一、硬件基础规格

1. 机身尺寸重量

   主机尺寸：210×190×45mm；整机重量：1.2kg

2. 供电与功耗

   输入：100~240VAC 50/60Hz，配套 24VDC 适配器；整机功耗约 7W

3. 工作环境

   工作温度：0℃~40℃

4. 显示屏

   320×240 点阵 LED 高亮触控液晶屏

5. 处理器

   32 位 300MHz 高速 Vortex 处理器

二、检测传感参数

1. 振动传感器：加速度规，灵敏度 100mV/g

2. 转速检测

   检测方式：电磁近接感应器；感应距离最大 4mm

3. 转速测量范围：100~60000 rpm

4. 测量精度

   相角测量精度：0.1°

   位移测量精度：0.01μm（3600rpm 工况下）

5. 振动量测单位：位移 μm（峰峰值 P-P）

6. 振动量程（3600rpm）：0.01~2760μm

三、核心功能参数

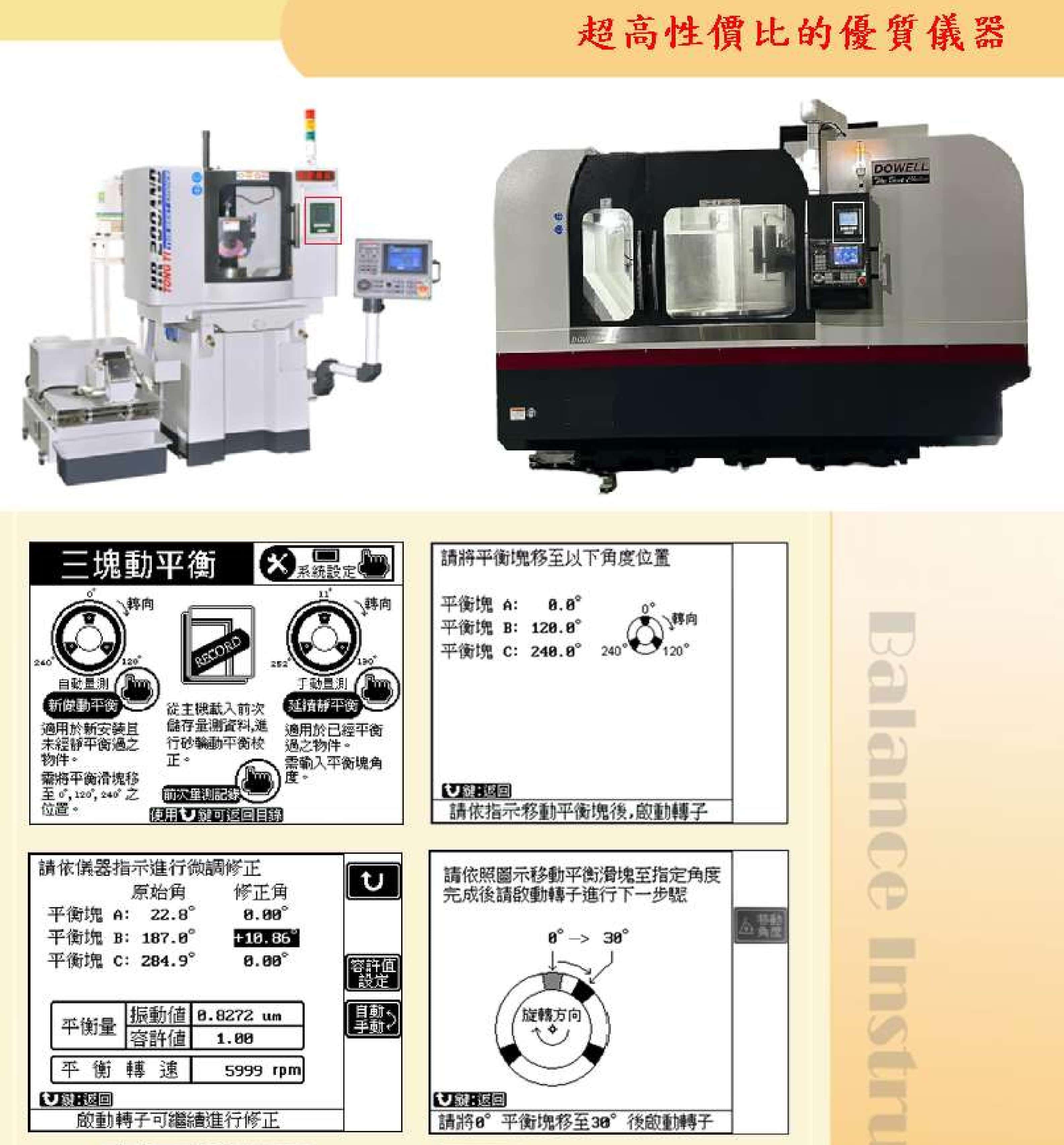

1. 平衡模式

• 三块动平衡（适配 0°/120°/240° 三点滑块平衡法兰）

• 新砂轮初次平衡、延续历史静平衡校正；可存储调取历史测量数据

2. 实时显示内容：砂轮转速、转子重端相位角度、振动数值、配重调节角度指引

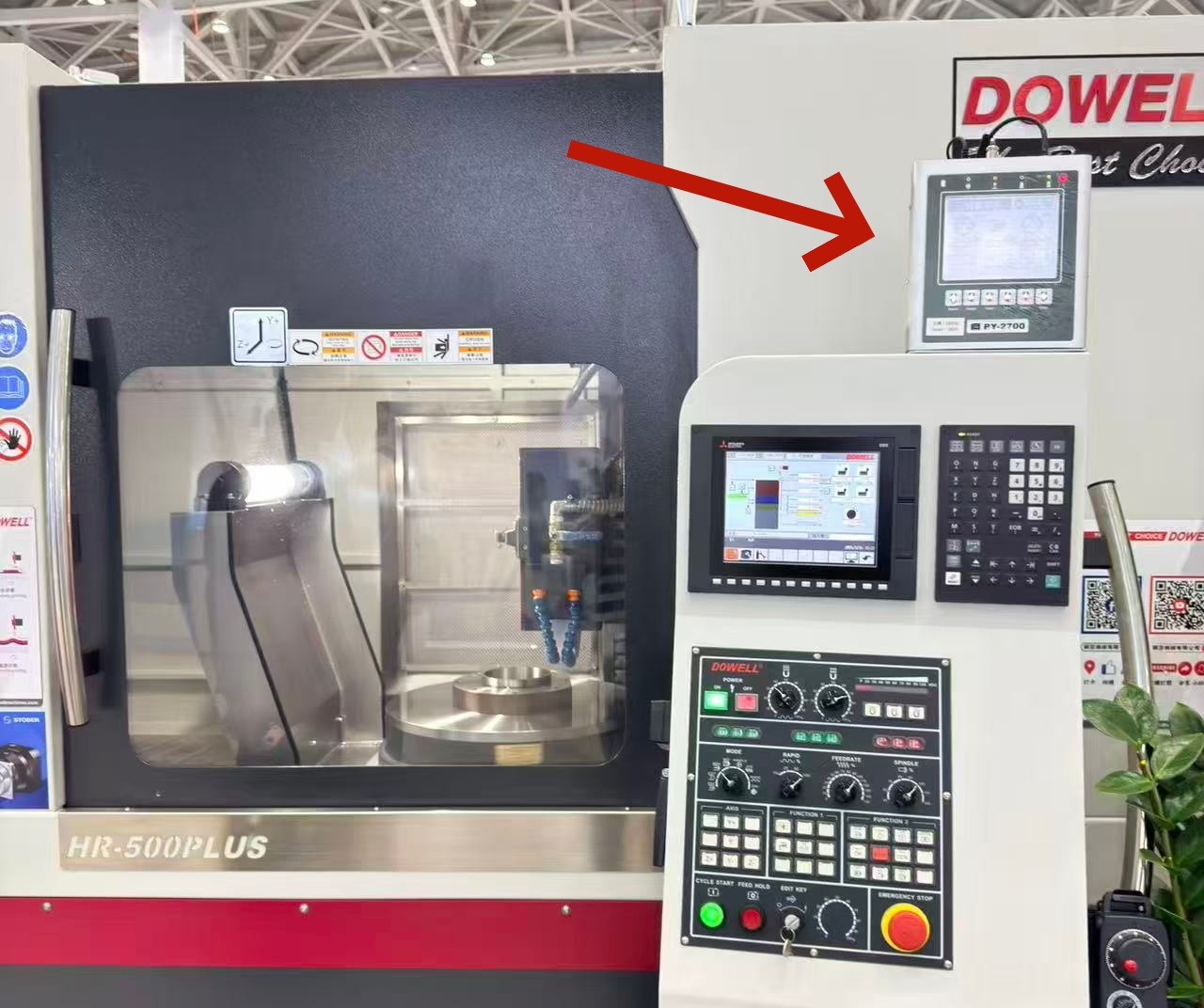

3. 适配场景：各类磨床砂轮机上校正，无需拆卸砂轮

四、标准全套配件清单

主机 ×1、加速度规 ×1、信号传输线 ×1、电磁转速感应器 ×1、操作手册 ×1、电源适配器 ×1
