机床主轴动平衡原来如此简单-台湾动平衡仪PY-2700应用
来源:宏富信原创 | 作者:MIKE | 发布时间: 2017-03-02 | 3917 次浏览 | 分享到:
CNC机床主轴动平衡重要性 工具/原料 方法/步骤 开机测试 加配重 定义0度 动平衡调试 振动快速降低 注意事项 PY2700动平衡应用图示
CNC机床主轴动平衡重要
主轴如同机床的心脏,现代机床高转速、高精度、高稳定性等要求越来越高。那么对主轴要求也更加严苛。
主轴动平衡是提高主轴精度的重要一部分。
现场动平衡仪PY-2700是机床厂作为常用的一款动平衡仪,实际应用操作经验分享大家,供参考。

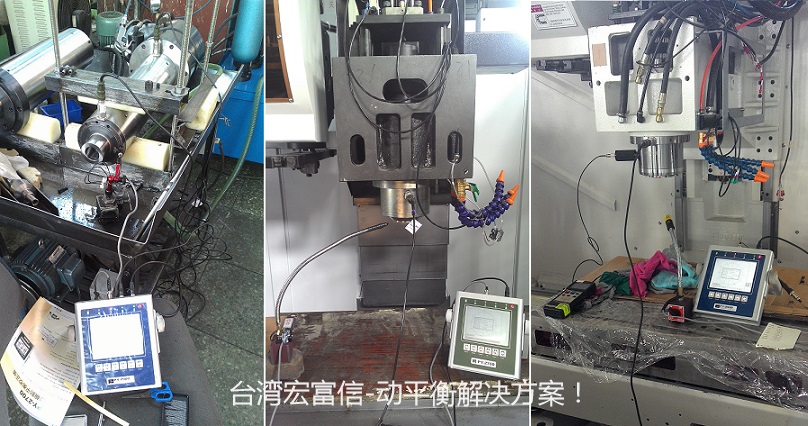

机床主轴动平衡应用

工具/原料

  • 动平衡仪、电子称、配重螺丝
  • 机床主轴

方法/步骤

  1. 1

    安装-选合适单位

    振动传感器、转速传感器安装完毕。

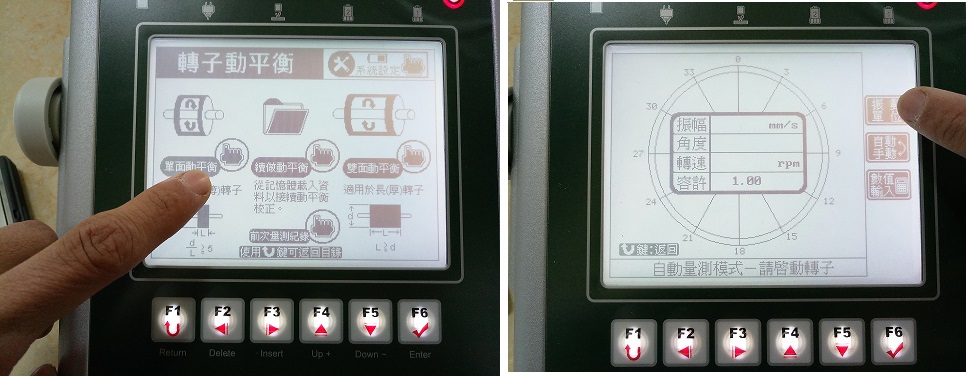

    开机选-单面动平衡-切换振动单位(G、mm/s、um)

    精密主轴常选用振动位移单位um

机床动平衡1

开机测试

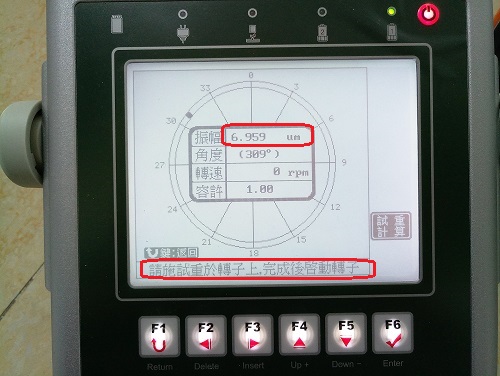

开启机床显示初始振动位移为6.959um

机床停止后仪器显示,请试重于转子
主轴动平衡2

加配重

在主轴任意其中孔位,上一个配重螺丝,

之后开启机床,这时候测量振动值有可能增大

也有可能变小。这是正常现象。测量数值后机床停止。


定义0度

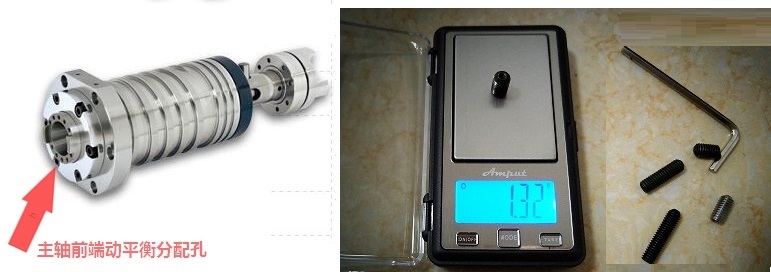

把配重螺丝拆下用PY-2700仪器配带的电子称,称重质量g

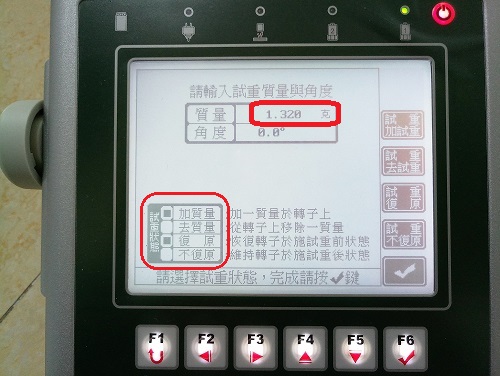

把称好的1.32g数据输入仪器,

角度:放入螺丝的那个孔位定义为0度

选择加质量,复原。(我们刚才孔位锁了个螺丝,现在拆下复原)

CNC动平衡2

动平衡调试

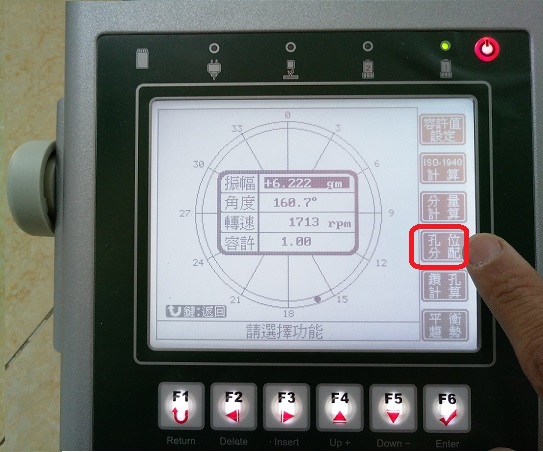

方法一:加重,显示160.7度地方加重6.222克

方法二:用ISO-1940 国际等级

方法三:钻孔计算准确告知钻孔角度和深度

方法四:分量计算(某角度不适合配重,把配重分级到其他角度)

方法五:孔位分配

宏富信动平衡应用

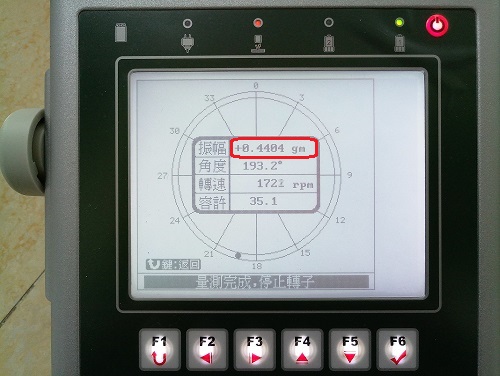

振动快速降低

有个2-3次的配重螺丝,振动会明显降低

也和参考ISO-1940动平衡等级

G0.4   精密磨床的主轴;电机转子;
台湾动平衡应用

注意事项

  • 加速度传感器要放置在主轴刚行强、距离轴承座近距离
  • 按主轴旋转的方向来定义360角度,顺时针旋转和逆时针旋转
